蝋抜き陶芸でロウをそのまま塗り重ねると、焼成後に釉薬の境界がガタガタになって作品を1点無駄にします。

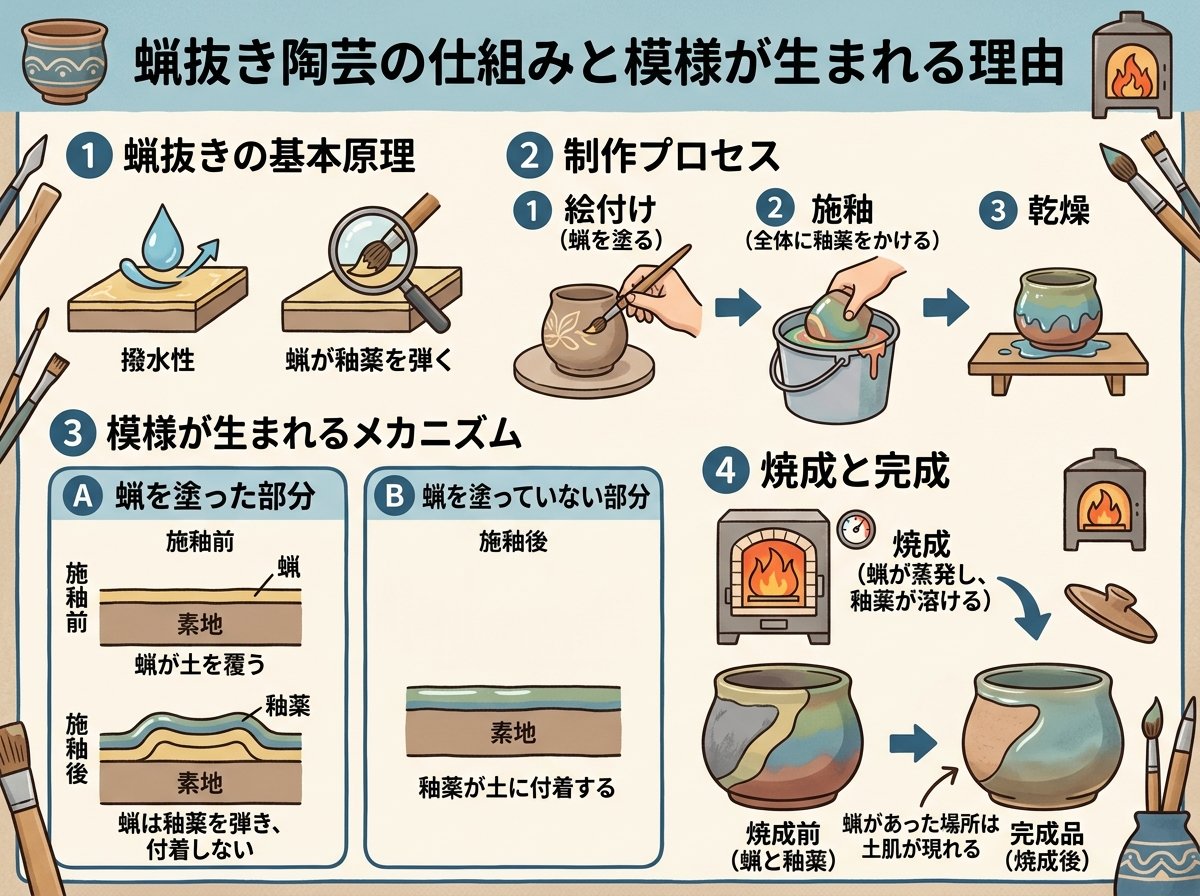

蝋抜き（ろうぬき）は、溶かしたロウを素焼きした器の表面に塗り、そこに釉薬をかけることで「ロウを塗った部分にだけ釉薬がつかない」という性質を利用した陶芸の装飾技法です。ロウは油性の成分を持つため、水ベースの釉薬をはじく性質があります。つまり、ロウが「マスキングテープ」の役割を果たすわけです。
焼成（本焼き）の際、ロウは約200℃前後で煙を出しながら完全に燃え飛びます。残るのは、釉薬がかかっていない素地（きじ）の部分だけ。そこに模様が「白く抜ける」ように浮かび上がります。たとえば黒釉をかけた器にロウで丸い模様を描いた場合、焼き上がると黒地の中に白い丸が浮かぶ、コントラストの強い仕上がりになります。
この原理をさらに応用すると、蝋抜き以外の部分に自由に装飾を重ねることもできます。全体を釉薬に浸けても、ロウを塗った部分だけは必ず釉薬をはじきます。ロクロを回しながら刷毛で釉をかけても同様です。蝋抜きの範囲は「どんな施釉方法をとっても守られる」ということが、この技法の最大の強みです。
この技法は染色の世界では「ろうけつ染め（バティック）」とほぼ同じ原理で、布地にロウで模様を描き染料をしみこませない手法です。インドネシアのバティックが世界的に有名ですが、陶芸への転用は日本の民芸運動を牽引した濱田庄司らの作品にも見られ、伝統的な表現技法として広く浸透してきました。つまり蝋抜きは、布と土をまたいだ「ロウのマスキング」という普遍的な技法です。
参考：陶芸の基礎技法「蝋抜き」について詳しく解説しているページです。ロウが釉薬をはじく原理とゴム抜きとの比較もあります。
蝋抜きに使うロウは、市販のろうそくをそのまま使うのではなく、固形パラフィンと白灯油を混ぜて「液状のロウ」を作るのが基本です。割合は一般にパラフィン6：白灯油4とされており、この配合で筆に適切なのびが生まれます。灯油の割合が多いと筆の書き心地はよくなりますが、釉薬をうまくはじかない場合があり、逆にパラフィンが多いとロウが固まりやすく筆に均一に乗りません。割合の最適解は使う土の種類や釉薬によっても変わるため、必ずテストピースで試してから本番に臨むことが重要です。
調合方法は必ず「湯煎」を使います。灯油は直接火にかけると引火の危険があるため、空き缶にパラフィンと白灯油を入れ、鍋に水を張って弱火で加熱します。ロウが溶けたら筆でよく混ぜてから使います。使う分量だけ都度作るのが理想で、灯油は時間が経つと酸化して黄みがかってきます。劣化した灯油は撥水力が落ちるため、古い灯油は使用しないでください。
筆はロウに長時間浸けていると毛が固まり、通常の絵筆として再利用できなくなります。蝋抜き専用の筆を1本用意しておくのが現実的です。一方で、陶芸専門店では「スペーター」という固形パラフィンの粉末と白灯油を混合した既製品も市販されており、常温でそのまま使えます。ただし低温環境では固まりやすく、同様に灯油の劣化問題があるため、手間はかかりますが都度湯煎する方法の方が安定した品質を保てます。
道具としてはほかに、ロウを溶かす容器（空き缶など）、湯煎用の鍋、ロウの塗布に使う筆（専用）が必要です。またロウを塗った直後は作品を板などに置くとロウが板に移ってしまうため、ひっくり返して乾燥させるか、置き台を工夫する必要があります。これが案外見落とされやすいポイントです。
| 材料/道具 | ポイント | 注意点 |
|---|---|---|
| 固形パラフィン | ろうそく素材。手芸店・陶芸店で購入可 | 灯油なしでは固まりやすく塗りにくい |
| 白灯油（1号灯油） | パラフィンと混ぜて撥水力を調整 | 劣化した黄みがかった灯油は使用不可 |
| 蝋抜き専用筆 | ロウで固まるため専用が必須 | 毛先が痛みやすい。安価なものでよい |
| 湯煎用の缶＋鍋 | 直火加熱は引火の危険あり | 弱火でゆっくり溶かす |
参考：蝋抜きと撥水剤・陶画のり（ラテックス）の違い、用途ごとの使い分けについて解説されています。
蝋抜きの手順は、大きく「素焼き前の生がけ」と「素焼き後の施工」の2パターンに分かれます。どちらを選ぶかによって模様の見え方や工程の順序が異なるため、目指す仕上がりに合わせて選ぶことが大切です。
まず、最も一般的な「素焼き後に蝋抜きを行うパターン」の手順を説明します。成形した粘土を素焼き（約800℃）したあと、デザインした箇所に溶かしたロウを筆で塗ります。ロウは塗った直後に固まり始めますが、冷えるほど白く不透明になるため、塗れているかどうかが目視で確認しやすくなります。続いて全体に釉薬をかけます。ロウを塗った部分は釉薬をはじくため、そこだけ素地がむき出しになります。その後、本焼き（1200〜1280℃程度）を行うと、ロウは完全に燃え飛び、模様が浮かび上がります。
もう一つのパターンは、「生地（素焼き前）の状態でロウを塗る方法」です。益子焼の技法解説でも紹介されており、成形後に半乾きの状態で模様部分にロウを塗り、その後に化粧土を施すことで、ロウ部分だけ化粧土がはじかれる仕上がりになります。こちらはより素朴で野趣のある表現に適しています。
工程のポイントをまとめると次のとおりです。
また、ロウを塗る順序を工夫することで「層を重ねた複合的な模様」を作ることもできます。たとえば、まず白化粧を施した器のある部分にロウを塗り、素焼きしてロウを飛ばさずに透明釉をかけます。さらに上絵で赤・緑・黄などを加えれば、白い抜き模様の周囲に色彩が広がる多彩な仕上がりが実現します。工程は増えますが、それだけ表現の幅が広がります。
参考：栃木県・益子焼の技法として、生地への蝋抜き（ろう抜き）の手順が写真付きで解説されています。
「釉薬をはじく」という同じ目的を持ちながら、陶芸の現場では蝋抜き以外にも撥水剤（釉抜き剤）や陶画のり（ラテックス・ゴム抜き）が使われます。それぞれ特性が異なり、用途に応じて使い分けることが作品の完成度を高めることにつながります。
ロウ（パラフィン系） は最も伝統的な材料で、湯煎して塗るという手間はあるものの、コストが低く広い面積への施工に向いています。素焼きしてロウを燃やすまで修正が難しい点と、塗った境界線がわかりにくい（色素を混ぜないと透明に近い）点が難点です。風神窯のような工房では撥水剤より安価なため、高台底部など広い面積にロウを使用するケースもあります。
撥水剤（油性タイプ） はスポイト型容器などで販売されており、乾燥させることで撥水性が出ます。油性撥水剤は乾燥さえしっかりさせれば強力に釉薬をはじきますが、溶媒が揮発しないまま施釉すると全く効果がありません。乾燥不足が最大の失敗原因です。また有機溶剤を含むため臭いが強く、換気が必須です。一方、水性タイプは臭いが少なく洗い落としもできますが、撥水力はやや劣ります。
陶画のり（ラテックス・ゴム抜き） は液状ゴムを使うため、乾燥後に薄い膜状になり、指や道具で剥がせます。マスキングテープのような感覚で使え、途中で修正したい場合に非常に便利です。ただし筆が傷みやすく、専用筆の確保が必要である点はロウと同様です。
実際に7種類の材料（撥水剤、セルフラベル、蝋燭のロウ、養生テープ、マスキングテープなど）をテストした陶芸家のブログによれば、撥水力・剥がしやすさ・後処理の観点から最も優れていたのは「セルフラベルの台紙（蝋でコートされた面を使用）」で、次いでテープ類、撥水剤、蝋燭のロウという順位だったとされています。ろうそくのロウはそのまま塗ると「塗り方が難しく傷が出やすい」という評価で、単体では扱いにくいことがわかります。
参考：撥水剤（釉抜き剤）の油性・水性の違いと用途別の選び方が詳しく解説されています。
蝋抜きの技法は、沖縄の伝統陶器「やちむん（焼き物）」においても中心的な役割を担っています。特に読谷村「やちむんの里」に工房を構える常秀工房では、「呉須蝋抜き（ごすろうぬき）」という独自のスタイルが工房のアイデンティティになっています。これは日本国内でもそう多くは見られない表現方法です。
通常の蝋抜きがロウを模様に塗って釉薬をはじかせるのに対し、呉須蝋抜きはさらに複合的な工程を踏みます。まず絵付けの際に「緑釉（オーグスヤー）」や「飴釉」を点打し、その上からロウをかぶせます。次に呉須（青色の釉薬）で器全体を「ずぶ掛け」（全体浸け）します。本焼き前はすべてがグレーに覆われて模様がほぼ見えない状態ですが、焼き上がると蝋がかぶせた部分の下にある緑や茶色が浮かび上がり、呉須の青の中に異なる色のグラデーションが現れます。
この技法の難しさは「本焼き前に仕上がりが見えない」ことです。絵付けした点の位置を打ち間違えたり、同じ色が重なっていたりしても焼くまでわかりません。まさに「窯出しの瞬間まで結果がわからない」緊張感が職人を魅了し続ける理由の一つでもあります。
また沖縄のやちむんで蝋抜きが用いられてきた背景には、「ずぶ掛け」という施釉技法との相性のよさがあります。器全体を釉薬に浸ける「ずぶ掛け」は均一な施釉ができる反面、底部まで釉薬がついてしまいます。そこで高台（底部）や印を押した部分などにあらかじめロウを塗って釉薬がつかないようにする使い方が定着してきたのです。このため常秀工房では、素焼きなしでは「ずぶ掛け時に水分を吸いすぎて器が崩れる」ため、必ず素焼きを行うという工程管理も徹底しています。
やちむんで使われる伝統釉薬は「呉須（青）」「オーグスヤー（緑）」「飴（茶）」「黒」「白化粧」の5色が基本とされています。蝋抜き技法はこれら5色の組み合わせを鮮明に引き出す手段として、300年以上の歴史を持つ壺屋焼の中で今も生き続けています。
参考：読谷村やちむんの里・常秀工房の「呉須蝋抜き」技法と工房の工程が詳しく紹介されています。
蝋抜きは「簡単な技法」と言われることが多いのですが、実際に手を動かすと細かいトラブルが起きやすく、特に初めての方が戸惑うポイントがいくつかあります。失敗のパターンと対処法を知っておくことで、無駄なく作品を仕上げることができます。
失敗①：ロウがはみ出て余計な部分に付いた
乾燥後のロウを削ろうとすると素地表面を傷める可能性があります。少量のはみ出しは、鋭利な竹串や針で慎重に削り取ることが可能ですが、広範囲に付いてしまった場合は素焼きしてロウを燃やしてから改めて施釉するしかありません。つまり修正に素焼き1回分の手間がかかります。これが蝋抜きの最大のデメリットです。
失敗②：釉薬をかけてもロウがはじかない
撥水剤を使った場合に多い失敗で、溶媒（有機溶剤）が十分に蒸発していないと撥水効果がほぼゼロになります。蝋の場合は、湯煎温度が低すぎてロウが均一に溶けていないと塗り斑が出ます。解決策は塗布後に十分乾燥させることと、テストピースで撥水を確認してから本番に使うことです。テストは省かないのが鉄則です。
失敗③：ロウの塗り境界がわからない
パラフィンは冷えると半透明〜白色になりますが、まだ温かい状態では透明に近く、どこに塗ったかわかりにくいことがあります。市販品によっては青などの着色剤が入った製品もあり、施工箇所が一目でわかるため初心者には扱いやすいです。自作ロウに油溶性の色素を少量混ぜるという方法も有効です。
失敗④：焼成後に模様がぼやける
ロウが薄すぎる、または釉薬のかけ方が厚すぎると、はじきが弱くなってロウの境界付近で釉薬がにじみ、模様がぼんやりすることがあります。ロウは筆で均一に2〜3回なぞる程度の厚みが目安です。また釉薬は薄くかける方向で調整すると境界がシャープに出やすくなります。
これらの失敗を事前に防ぐためには、テストピースを作るだけでなく、使用する土・ロウの配合・釉薬の粘度をセットで記録しておくことが長期的に役立ちます。同じ失敗を繰り返さないための「自分の施釉ノート」を1冊持っておくだけで、作品の完成率が大きく変わります。
参考：蝋抜きを含む複数の撥水手法を実際に比較テストした結果が詳しく紹介されており、各材料の利点・欠点が整理されています。
OLYCRAFT 8点 粘土穴あけツール ステンレス 陶器粘土彫刻ツール 陶器ホイールツール 陶芸工具 粘土彫刻ツール 植木鉢の底 粘土細工道具 DIY手作り彫刻用
