クリスタルガラス製のデキャンタに飲料を保管すると、予想以上に多くの鉛が溶け出すことが科学的に証明されています。1991年にドイツで発表された論文によると、クリスタルのデキャンタに4か月間保管したワインから3,518μg/Lの鉛が検出されました。この数値は日本の飲料における鉛基準値100μg/Lを大きく上回り、フランスの基準値10μg/L、アメリカの基準値15μg/Lと比較すると驚異的な高さです。
参考）クリスタルのデキャンタ（カラフェ）にワインを入れっぱなしにし…
さらに長期保管では最大21,530μg/Lという極めて高濃度の鉛が検出された事例も報告されています。5年以上保管されたウイスキーからも鉛の溶出が確認されており、長期保管は極めて危険です。一般的なヒトの1日の鉛摂取量が15～25μg程度であることを考えると、クリスタルガラスに長期保管した飲料を摂取することは健康に重大なリスクをもたらします。
参考）鉛入りクリスタルガラス製品の隠れた危険性
| 保管期間 | 飲料の種類 | 検出された鉛濃度 | 参考基準値との比較 |
|---|---|---|---|
| 30分 | ワイン | 総溶出量の50% | - |
| 4か月 | ポートワイン | 3,518μg/L | 日本基準値の約35倍 |
| 6-8週間 | シェリー・スコッチ | 1,200μg/L | 日本基準値の12倍 |
| 5年 | ブランデー | 20,000μg/L | 日本基準値の200倍 |
| 長期 | スピリッツ | 21,530μg/L | 日本基準値の215倍 |

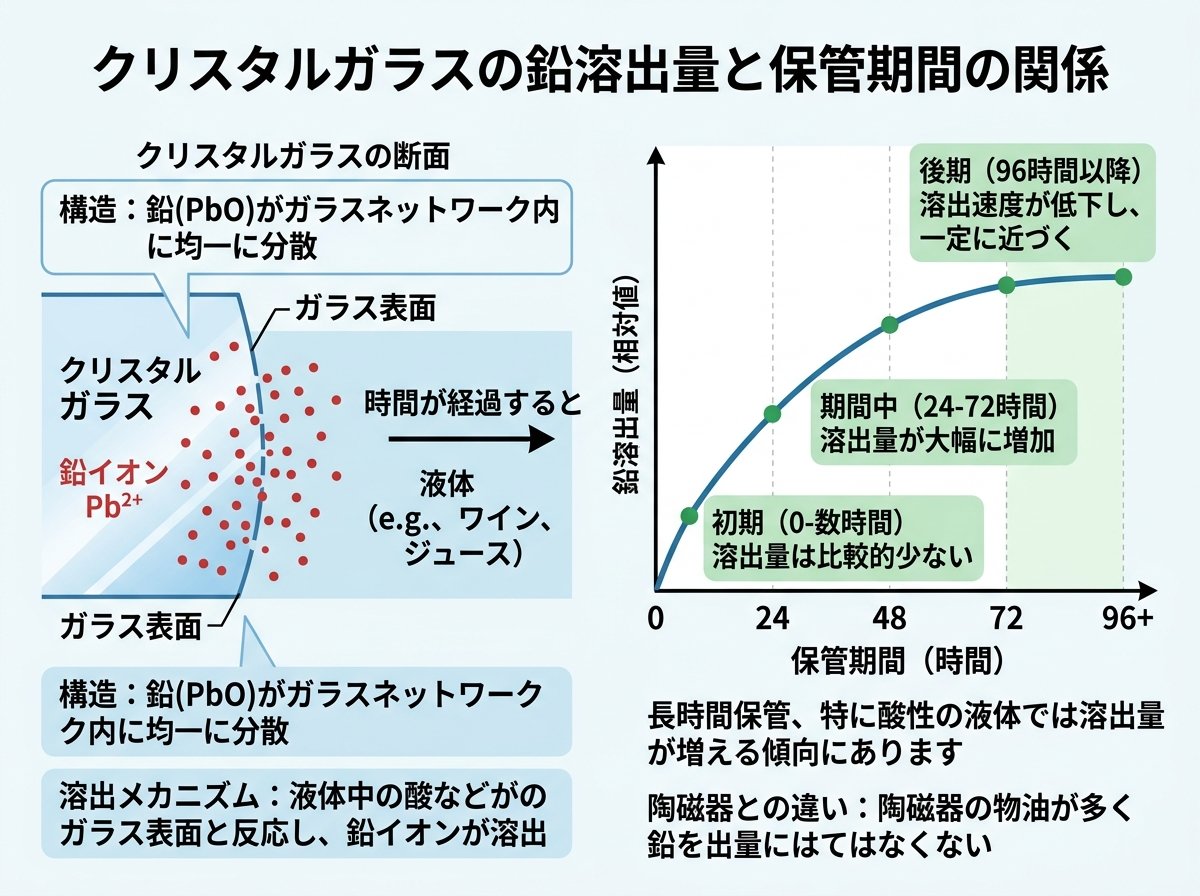

短時間でも鉛は溶出し始めることが重要なポイントです。数分で少量の鉛が溶け出すことがわかっており、30分間保管しただけでも総溶出量の半分が飲料に移行します。
クリスタルガラスからの鉛溶出は、特に酸性またはアルコール性の液体と接触した際に顕著に発生します。この現象は「鉛の浸出（リーチング）」と呼ばれ、ガラス表面の酸化鉛が液体に溶け込むプロセスです。
参考）https://www.env.go.jp/recycle/kaden/conf/crt_grasscullet/com01/ref01.pdf
鉛クリスタルガラスは、一般的に酸化鉛（PbO）を添加して製造されます。この酸化鉛がガラスに美しい透明度と高い屈折率をもたらしますが、同時に溶出の原因となります。ガラスの表面では、加水分解によるシリカネットワークの破壊が起こり、≡Si-O-Si≡＋H₂O→２≡Si-OHという反応が進行します。このプロセスで表面構造が緩み、鉛イオンが液体中に移行しやすくなります。
参考）クリスタル・ガラスの正体
酸性条件下では特に鉛が溶出しやすくなることが確認されています。食品衛生法の溶出試験では4%酢酸を使用しており、これは酸性食品を想定した試験条件です。ワイン、炭酸水、酢、果汁などの酸性飲料やアルコール飲料は、クリスタルガラス表面の酸化鉛を効率的に溶解させます。
参考）安全でしょうか − クリスタルガラス・楽茶碗 −
💡 溶出を促進する主な要因
通常の短時間使用であれば問題ないとされていますが、デキャンタやカラフェに長期間保管することは避けるべきです。特にワイン愛好家が使用するクリスタル製デキャンタは、美しい反面、健康リスクを伴う可能性があります。
参考）クリスタル・ガラス - Wikipedia
日本における食品衛生法では、ガラス製食器からの鉛溶出に関する規格基準が定められています。この規格は1986年に当時のISO規格をもとに制定されました。
参考）私たちにとって身近な食品衛生法とは？～セラミック食器～
食品衛生法で規格が定められている材質はガラス、陶磁器、ホウロウ引きの3種類で、それぞれ深さ、容量、使用温度によって異なる基準値が設定されています。ガラス製品の場合、容量によって3つの区分に分けられ、600ml未満、600ml以上3L未満、3L以上でそれぞれ異なる鉛溶出限度値が適用されます。
浅型容器（深さ2.5cm未満）では鉛の溶出限度が17μg/cm²、深型容器（深さ2.5cm以上）では容量1.1L未満で5μg/ml、1.1L以上では2.5μg/mlと定められています。溶出試験は4%酢酸を用いて常温（15～25℃）で24時間放置する方法で行われます。
参考）https://www.fsc.go.jp/fsciis/attachedFile/download?retrievalId=kai20080326ik1amp;fileId=007
⚖️ 日本と海外の基準値比較
この比較から、日本の基準は欧米に比べて緩いことがわかります。食品用の鉛クリスタルガラスを通常の使用条件で利用している限り、問題になる程の鉛成分溶出はないとされ、輸入時の検査基準をはじめ管理も行われているとされています。
しかし、クリスタルガラスからの鉛溶出は初回使用時が最も高く、2回目以降は1/5程度に減少するという特徴があります。また、焼成が不十分であった場合や高温熔融が行われなかった場合には、使用された鉛が溶出してくるおそれがあります。
参考）https://www.fsc.go.jp/senmon/kagaku_osen/k_o_namari-dai9/k_o_namari9-siryou1.pdf
食品安全委員会の鉛に関する詳細な評価書（PDF）
こちらには陶磁器やガラス製品からの鉛溶出に関する科学的データと規制基準が詳しく記載されています。
1990年代にクリスタルガラスの危険性が明らかになって以降、ヨーロッパでは規制が進み、各ブランドも鉛を使用しない新素材の開発に力を入れています。
参考）グラスの種類を大解剖！選ぶべきグラスの素材とは？
フランスの名門バカラは、酸化鉛（PbO）の代用としてZnO（酸化亜鉛）、SrO（酸化ストロンチウム）、CaO（酸化カルシウム）といった酸化物をもとにした特許を取得しています。また、鉛を使用する場合でも表面にコーティングを施す技術が開発されました。バカラの海外ホームページでは鉛ガラスを売り文句にしておらず、鉛ガラスを売り文句にしているのは日本だけという指摘もあります。
✨ 主要な無鉛クリスタル新素材
無鉛クリスタルは、鉛の代わりにバリウム、亜鉛、チタン、マグネシウムなどの金属を含むことで、従来のクリスタルガラスの美しさと機能性を保ちつつ、健康と環境への悪影響を軽減した素材です。この無鉛の構成により、高い透明度と美しい光の反射を持ち、強度と耐久性も高いため、日常使いにも適しています。
無鉛クリスタルガラス製品は、鉛含有製品よりも製造コストが高いため価格も高めですが、耐久性と寿命が長く、時間の経過に伴う曇りや変色の影響を受けにくいという利点があります。特に安全性を重視する消費者に人気があり、ワイングラスや装飾品、その他の食器類に広く使われています。
参考）無鉛クリスタルガラス製品が通常のソーダライムガラス製品よりも…
クリスタルガラスを安全に使用するためには、いくつかの重要な注意点があります。特に長期保管を避けることが最も重要です。
参考）鉛フリーのクリスタル ワイン グラス サプライヤーの保管と手…
🛡️ 安全な使用のための基本ルール
デキャンタやカラフェにワインなどを入れっぱなしにすることは絶対に避けるべきです。長期保管用にはステンレススチールや鉛フリーガラスなどのより安全な容器を使用してください。
参考）Reddit - The heart of the inte…
洗浄に関しては、基本的に手洗いがオススメです。クリスタルガラスは繊細で、硬いものとの接触や些細な接触でも度重なると破損の原因になります。お湯の温度は40度以下のぬるま湯にし、研磨剤を含まない中性の食器用洗剤と柔らかいスポンジを使用してください。食器洗い機を使用する場合は、熱によってガラスが損傷し鉛の危険性が高まる可能性があるため注意が必要です。
参考）Reddit - The heart of the inte…
保管時は、グラスを直立させ、乾燥したほこりのない場所に保管することが重要です。積み重ねると傷や欠けの原因となるため避け、どうしても積み重ねる必要がある場合は各グラスの間にフェルトやフォームなどの柔らかい緩衝材を使用してください。
🌡️ 温度管理の注意点
摩耗や損傷が見られる場合は、古い鉛ガラスを交換してください。傷、欠け、曇りは、ガラスから鉛がさらに放出されている可能性があることを意味します。これらの兆候が見られた場合は、使用を中止し、現代の鉛フリークリスタルなど、より安全な選択肢に切り替えましょう。
乳幼児や妊婦に対しては、クリスタルガラスの使用を避けるようにガラスメーカーも警告しています。鉛は多量に摂取し蓄積してくると、中毒症になり健康被害を及ぼす物質です。
参考）https://ameblo.jp/beads-radiant/entry-12242302778.html
クリスタルガラスに鉛が含まれているかどうかを見分ける方法はいくつかあります。まず、製品の表示を確認することが基本です。コロンビア大学の調査結果が公表された後、クリスタルガラスは鉛の含有量の表示がされるようになりました。
一般的なクリスタル・ガラスは、珪砂（けいしゃ[SiO₂]）、カリウム、ソーダ灰というガラスの主成分に、酸化鉛（PbO）を添加して形成される鉛ガラスの一種を指します。鉛の含有量が上がるほど光の透明度や屈折率が高くなり、比重が大きくなるとともに打音が澄んで余音を持ちます。
🔍 鉛クリスタルの特徴的な性質
ガラス製品に不安がある場合は、鉛検査キットを利用することができます。これらのキットは安価で使いやすく、鉛の含有量を確認するのに役立ちます。
近年では、無鉛クリスタルが主流になりつつあります。無鉛クリスタル・クリスタリンは酸化鉛を使用せず、代わりに酸化カリウム、酸化バリウム、酸化チタニウムを原料とし、量産が可能で比較的安価なガラス全般を指します。カリクリスタルは木炭を精錬して得た酸化カリウムを酸化鉛の代替として使用し、その製造は量産が難しく、比較的高価な素材となっています。
購入時には、製品が「鉛フリー」「無鉛クリスタル」「Lead-Free Crystal」などと表示されているか確認してください。また、ブランドによっては独自の安全基準や新素材を開発しているため、ブランドの公式情報を確認することも重要です。
高級ブランドのバカラやウォーターフォードなどは、現在では環境と健康に配慮した製品開発を進めています。特にバカラは酸化鉛の代替物質に関する特許を取得しており、より安全な製品への転換を図っています。ウォーターフォードのリズモアシリーズなど、伝統的なカッティング技術を維持しながらも安全性を追求した製品が増えています。
参考）ウォーターフォードとバカラどっちが綺麗？
食品衛生法におけるガラス・陶磁器の規格基準について
こちらには食器から溶け出す鉛やカドミウムの検査方法と基準値が詳しく解説されています。
